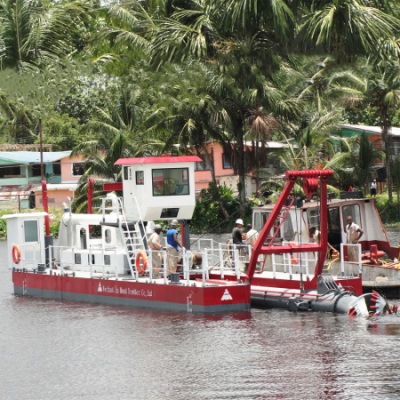

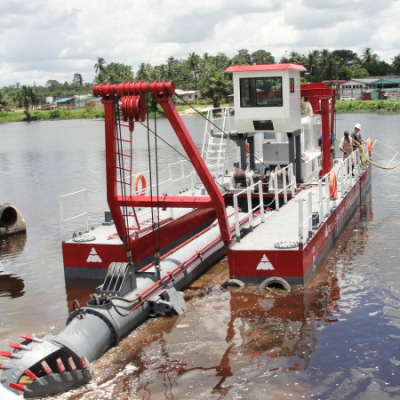

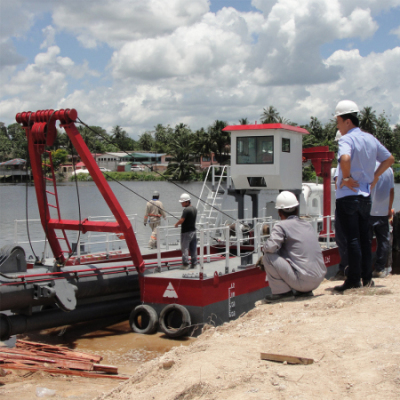

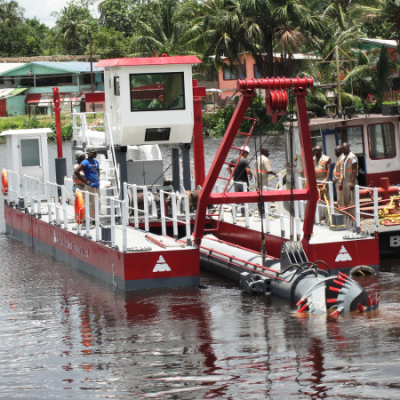

Kleine baggerzandzuiger is een klein type hydraulisch bestuurde, geassembleerde riviersnijderzuiger. Het wordt gebruikt voor het baggeren van rivierkanalen, kanalen en wateropslag. Het baggerlichaam maakt gebruik van een demontage- en doosachtige structuur. Het demontagetype kan eenvoudig op de werkplek worden gemonteerd en dienovereenkomstig over de weg, het spoor en de container worden vervoerd, handig bij de installatie en de werkplek die van de ene naar de andere beweegt. Het aandrijfsysteem kan worden ontworpen voor een elektrisch systeem of een dieselmotoraandrijfsysteem volgens de eisen van de klant. Het materieel op de kleine baggerzandzuigers is als balg: traverseerinrichting, cutterladder-hefinrichting, spudpalen en dekkraan. Het werkproces is als volgt: de snijkop snijdt het zand en de modder onder water tot een mengsel van slurry, en vervolgens via een baggerpomp naar de pijpleiding op een kleine baggerzandzuiger; uiteindelijk wordt de mest via een pijpleiding op het land naar de gewenste plaats geloosd.
De kleine zandzuigerbaggermachines worden hydraulisch aangedreven, concentraatgestuurd. De bedieningscabine is demontabel, waardoor de hoogte van het baggerschip tijdens het manoeuvreren kan worden verlaagd en het baggerschip gemakkelijk en veilig bruggen kan passeren. Wanneer het baggerschip ver van aangrenzende watergebieden wordt vervoerd, kan het baggerschip worden gedemonteerd en door vrachtwagens of treinen over de weg worden vervoerd. Het baggerschip kan worden vastgezet met ankerbomen en spudslede.
JMD350 1100m3 kleine baggerzandzuiger |
|||
Shijiazhuang baggerpomp |
Dia. Uitlaatpijp |
350 mm |
|
|
Hoofd |
55m |
|
|
Max. Werk capaciteit |
260m3/u |
|
|
Ontladingsafstand |
1500m |
|
Bagger diepte |
8m |
||
Dieselmotor |
522 kW |
Cummins |
|
Generator |
12 kW |
WEICHIA |
|
Totale kracht |
534 kW |
||
Olie verbruik |
80L/U |
||
Rompafmetingen |
KRIJG*W*D |
23m×5,2m×1,5m |
|
Hydraulisch systeem |
Hydraulische pomp |
VICKERS Amerika (Joint-venture) |
|
|
Hydraulische motor |
Italië SAI-technologie (joint-venture) |
|
|
Kleppen |
REXROTH Duitsland (Joint venture) |
|
|
Besturingssysteem |
SIEMENS PLC (geïmporteerd uit Duitsland) |
|
|
Ladderlier |
Spanning |
50KN |
|
Zwenklier |
Spanning |
50KN |
|
Snijkop |
Kroonachtig |
Φ1300mm |
|
|
Stroom |
60 kW |
Kleine baggerzandzuigers kunnen gemakkelijk een lage brug passeren, de controlekamer en de rustruimte zijn demontabel. Verbindingsdelen voor cabinekamer en dek zijn eenvoudig te demonteren verbindingen. Constructie: het bestaat uit drie pontons: één hoofdponton en twee zijpontons. De pontons worden verbonden door de verbindingsstukken en vastgezet door bouten en moeren met hoge intensiteit.
Werkplaats van kleine baggerzandzuiger: zee, haven, meer en rivier. Bodemomstandigheden: relatieve harde grond, verhard zand, slib, zeezand, rivierzand, klei, modder, enzovoort.
1. Installatie van ankerbomen
2. Spudwagen
3. Baggerschippositie van 5 ankers.
4. Hydraulisch rijden voor spud plat (om de lage brug veilig te passeren en veilig over het water te transporteren).
5. Maak het baggerschip met een extra baggerpomp onder water om de baggerdiepte 20-30 meter onder water te verdiepen en de slurryconcentratie is meer dan 30%.
6. Maak het baggerschip met een boosterstation om de losafstand te vergroten.
Krijgt uw kleine baggerzandzuiger een keuring af-fabriek?
Antwoord:
Ja, dat moet zo zijn. Elke kleine baggerzandzuiger moet vóór af-fabriek zeer goed worden getest, zodat de prestaties van de riviercutterzuiger op de werklocaties van klanten kunnen worden gegarandeerd en tijd en kosten voor klanten kunnen worden bespaard. Vóór de test sturen we uitnodigingsbrieven naar de klanten om hen uit te nodigen om zelf de prestatie-inspectie te komen doen, nadat we toestemming van de klant hebben gekregen en de kleine baggerzandzuiger naar de haven wordt vervoerd om te worden geladen.
Hoe wordt de kleine baggerzandzuiger vervoerd?
Antwoord:
Er zijn twee manieren waarop kleine baggerzandzuigers kunnen worden vervoerd. Als de kleine baggerzandzuiger kleiner is dan JMD350, kan deze gemakkelijk per containers worden vervoerd; als de kleine baggerzandzuiger groter is dan JMD350, wordt deze in bulk vervoerd. De kleine structuur van de baggerzandzuiger is demonteerbaar en gemonteerd, zodat deze gemakkelijk met vrachtwagens over de weg kan worden vervoerd.
Wat voor soort service zal er na de verkoop worden geleverd?
Antwoord:
Nadat een kleine baggerzandzuiger op de werkplek van de klant is aangekomen, sturen we twee ervaren ingenieurs voor de montage van het lichaam van een kleine baggerzandzuiger en de training van inheemse werknemers. Met behulp van hulpapparatuur zoals graafmachines en kranen kan de snijkopzuigerconstructie binnen 10 dagen worden voltooid en kan de training binnen een week plaatsvinden.
